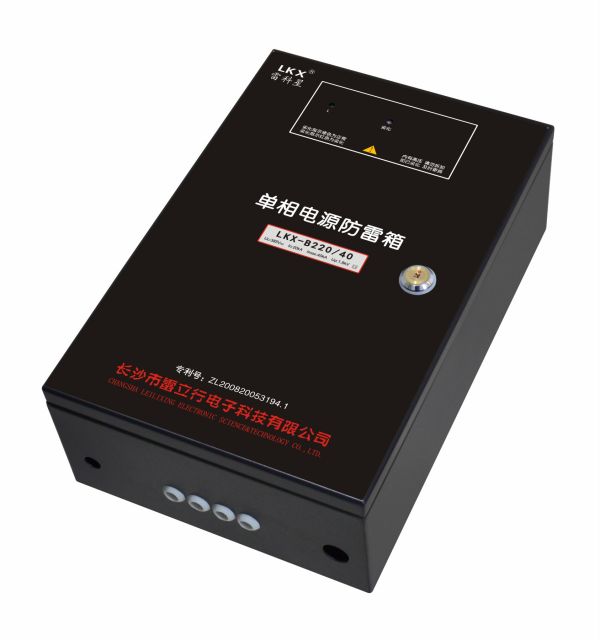

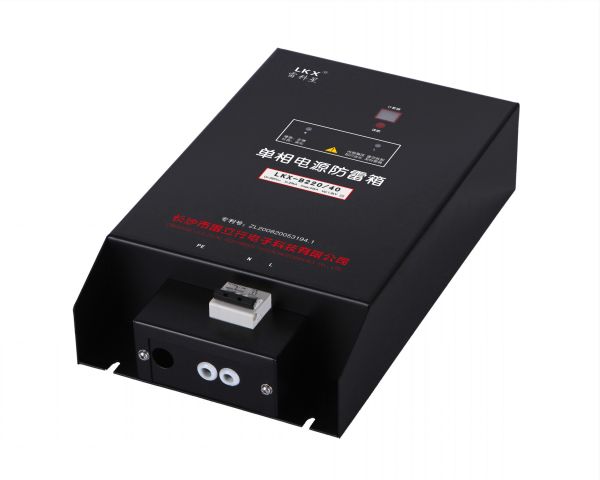

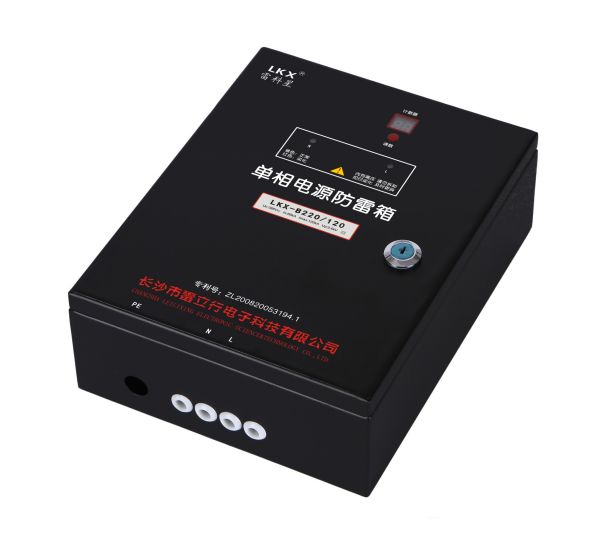

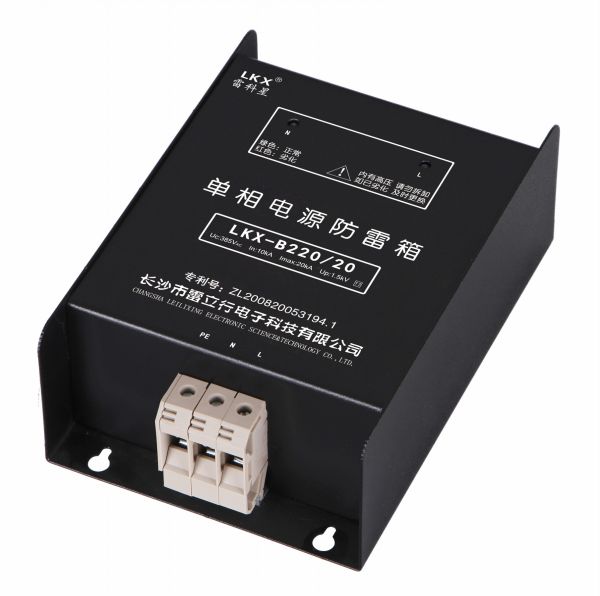

單相電源防雷箱(LKX-B220)(10KA\20KA\40KA\60KA\80KA\100KA\120KA...)

單相電源防雷箱(LKX-B220)(10KA\20KA\40KA60KA\80KA\100KA\120KA...)

■產品用途

      標稱放電電流為60kA及以上的防雷箱適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷箱適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為10kA的防雷箱適用于各種設備電源的防雷保護；C+D、B+C電源防雷箱適用于要求有低限制電壓的電源系統的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 雷電計數器（帶雷電計數器的防雷箱），準確記錄雷擊次數。

● 狀態指示燈，指示防雷箱工作狀態。

● 放電電流大，殘壓低。

● 使用范圍廣，ns級響應速度。

● 實現差模、共模全方位保護。

● 采用特殊沖擊熔片，可靠性高。

● 核心元件采用國際知名品牌，性能優越，使用壽命長。

● 內部設有溫控、限流電路，徹底避免火災發生。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 防雷箱可懸掛在墻上或水平放置。

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈亮綠色，表示防雷箱電源及防雷正常；亮紅色，表示防雷箱已劣化，應及時維修或更換。

● 配有雷電計數器的防雷箱，其計數范圍為0~99，計數最小動作電流為1kA。

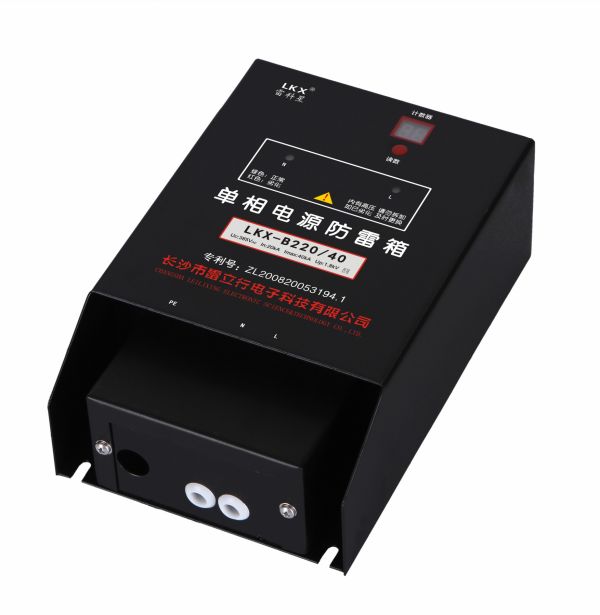

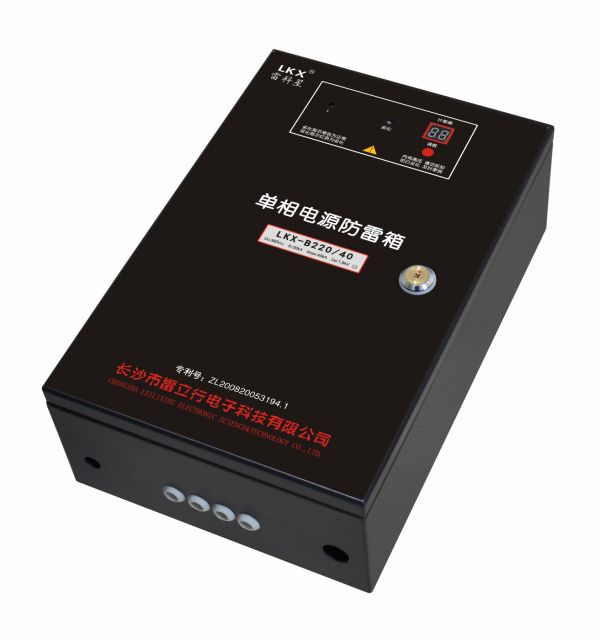

● 數碼管計數器的防雷箱：按“讀數”按鈕，窗口即顯示雷擊次數。20秒不操作，計數器即自動進入睡眠狀態。

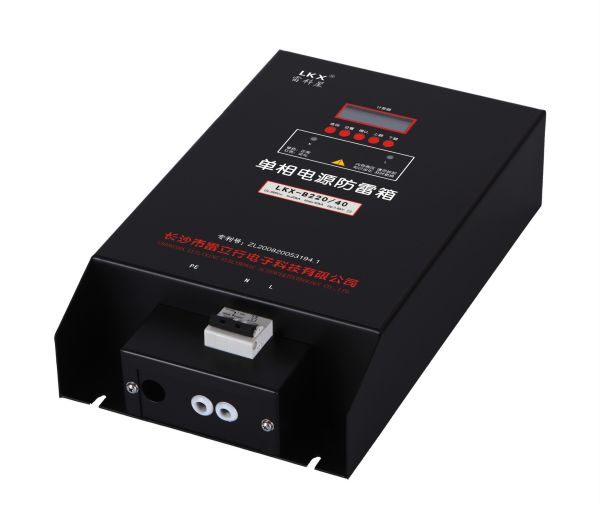

● 液晶屏計數器的防雷箱：在睡眠狀態下按任意鍵進入待機界面，此時窗口顯示雷擊次數和當前日期、時間；待機界面下按“查詢”鍵進入查詢界面，此時窗口顯示最近一次雷擊及其對應的雷擊日期、時間，然后按“上翻”或“下翻”鍵可查詢歷史雷擊及其對應的雷擊日期、時間，再按“確認”鍵進入待機界面；待機界面下長按(按下時間超過1秒)“設置”鍵進入時間設置界面，可以對年、月、日、時、分、秒等日期和時間進行設置，此時可修改的數字開始閃爍，按“上翻”或“下翻”鍵可對閃爍的數字進行設置，按“設置”鍵可切換閃爍的數字（按年、月、日、時、分、秒循環切換），設置完成后按“確認”鍵進入待機界面。在進入時間設置或查詢界面時，20秒不操作即可自動返回待機界面，進入待機界面16秒不操作即可自動進入睡眠狀態。

● 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。

● 非專業人員請勿拆卸。
