避雷針

提前放電避雷針

雷科星提前放電避雷針適用于普通避雷針無法保護的各類建筑、構筑物、通信基站、氣象臺站、雷達站、石油氣站等的直擊雷防護。

立即咨詢

全國熱線400-876-1400

詳情介紹

■產品用途

雷科星提前放電避雷針適用于普通避雷針無法保護的各類建筑、構筑物、通信基站、氣象臺站、雷達站、石油氣站等的直擊雷防護。

■產品特點

● 不銹新型材料，耐腐蝕，抗風能力強。

● 免維護，無源。

● 使用壽命長，安裝簡單。

● 激發器從云層中獲取能量，形成向上先導，主動引雷入地。

● 與傳統避雷針相比，在同等高度下，保護范圍更大。

● 接閃更有效，減少了雷擊點落于被保護物的概率。

■技術參數

名稱	型號	規格	提前放電時間（μs）	雷電沖擊放電電流 Iimp(kA, 10/350μs)	抗風強度（m/s）	接閃針數	安裝方式	螺紋規格（mm）	高度（mm）	重量（kg）	材質

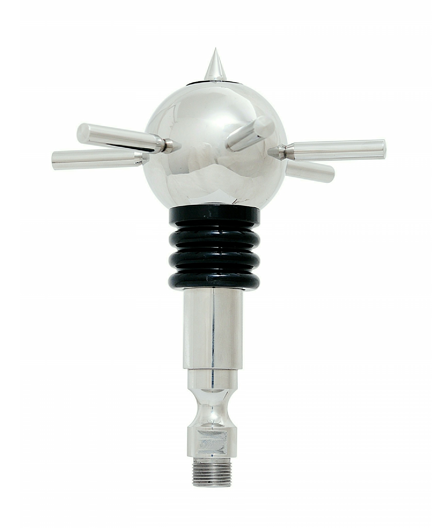

提前放電避雷針	LKX-L/ESE	6針帶球、220	60	100	40	6	螺紋安裝（螺栓）	M20×1.5	220	1	不銹新型材料

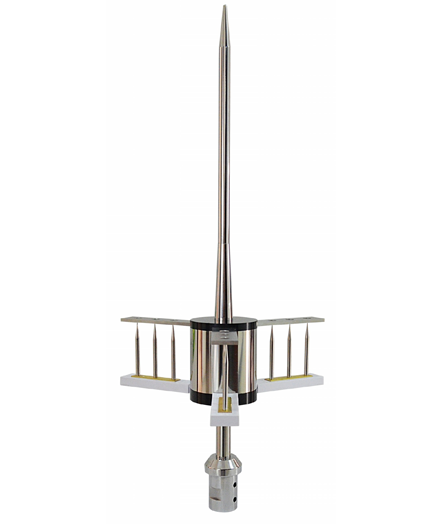

	LKX-L/ESE	9針、660	60	100	40	9	螺紋安裝（螺母）	M25×1.5	660	3.1
	LKX-L/ESE	帶圓弧盤、700	60	100	40	1	直通（焊接）	—	700	4.6
	LKX-L/ESE	圓柱帶飛輪、750	60	100	40	1	直通（焊接）	—	750	4.1

■工作原理

提前放電避雷針主要由激發器從自然界的電場中吸收并貯存能量，避雷針針尖與大地有良好的電氣連接，處于等電位狀態。每當雷閃發生前，電場強度會迅猛增大，激發器與針尖之間的電位差大致相當于雷云與大地之間的電位，它們之間的電壓降迅速增加會造成尖端打火，并使尖端周圍的空氣離子化，形成尖端放電現象，從而產生一個早期的上升先導去引導，改變雷云的向下先導的走向，將落雷點精確的引到自身上來并迅速、安全地將雷電泄放到大地，避免了傳統避雷針的“繞擊”和“側擊”現象。

■保護半徑計算

提前放電避雷針的保護半徑與針尖相對于被保護物頂部的水平高度差（h）、上行搶先距離（△L）、避雷針型號、安裝位置、以及所選的保護級別有關：

h≥5m時，Rp= {h(2D-h)+ △L(2D+△L)}^1/2

注：Rp：被保護物水平面上的保護半徑

D：滾球半徑；第一類建筑物為30m；第二類建筑物為45m；第三類建筑物為60m

△L：上行搶先距離，△L=V（米/微秒）×△T（微秒）

V為先導傳播速度，實驗數據表明V=1米/微秒

△T為提前預放電時間，詳見避雷針參數

附表：不同型號避雷針的對應保護半徑表（m）

避雷針針尖高度h（m）		2	3	5	7	10	15	30
第一類建筑物
LKX-L/ESE	6針帶球、220	31	47	79	79	79	79	80
LKX-L/ESE	9針、660	31	47	79	79	79	79	80
LKX-L/ESE	帶圓弧盤、700	31	47	79	79	79	79	80
LKX-L/ESE	圓柱帶飛輪、750	31	47	79	79	79	79	80
第二類建筑物
LKX-L/ESE	6針帶球、220	39	58	97	98	99	101	102
LKX-L/ESE	9針、660	39	58	97	98	99	101	102
LKX-L/ESE	帶圓弧盤、700	39	58	97	98	99	101	102
LKX-L/ESE	圓柱帶飛輪、750	39	58	97	98	99	101	102
第三類建筑物
LKX-L/ESE	6針帶球、220	43	64	107	108	109	113	119
LKX-L/ESE	9針、660	43	64	107	108	109	113	119
LKX-L/ESE	帶圓弧盤、700	43	64	107	108	109	113	119
LKX-L/ESE	圓柱帶飛輪、750	43	64	107	108	109	113	119
