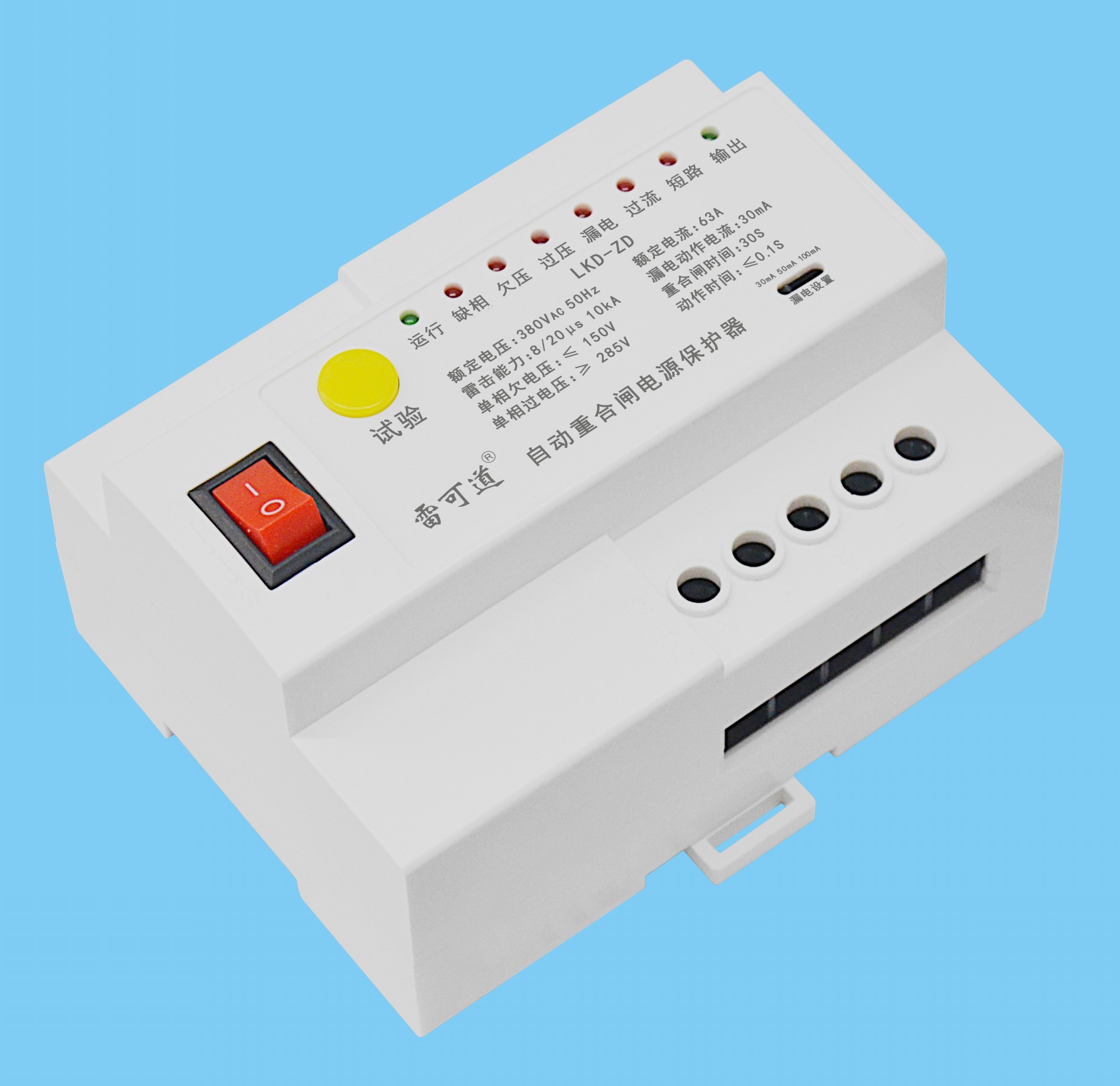

雷可道自動重合閘電源保護器（三相） LKD-ZD

■產品用途

本產品適用于交流50Hz或60Hz，額定電壓220V或230V，可以根據需要選擇不同型號的產品。當用電設備發生短路、過載、漏電、電壓異常、人畜發生觸電時，能自動快速斷開電源，故障消除后自動重合閘恢復供電，無需人工合閘，保證用電設備正常供電使用。本產品主要適用于平安城市視頻監控、光伏并網、無人值守簡易機房、通訊基站、直放站、衛星地面接收站、微波轉發站、戶外一體化機柜、綜合接入、專用設備機箱、氣象遙測站、光端機以及交換機柜等重要室外和無人值守設備中。

■產品特點

●漏電保護：線路發生發生漏電時，保護器在0.1秒內斷閘并亮漏電燈，保護人身安全。（漏電不動作電流15mA。漏電動作電流30mA）

●短路保護：供電電流大于3倍額定電流，保護器在0.1秒內斷閘并亮短路燈，保證設備的安全性，當故障排除后自動合閘通電。

●過流保護：供電電流大于1.15倍額定電流并持續3秒鐘以上或期間大于3倍額定電流，保護器斷閘并亮過流燈。當故障排除后自動合閘通電。

●過壓保護：供電電壓高于285V±10V時，保護器斷閘并亮過壓燈。電壓降回正常后自動合閘通電。

●欠壓保護：供電電壓低于150V±10V時，保護器斷閘并亮欠壓燈。電壓回升正常后自動合閘通電。

●缺相保護：當線路ABC三相中任何一相缺相時，保護器立即斷閘并亮缺相燈。故障排除后自動合閘通電。

●合閘前故障檢測：在合閘前自動檢測供電線路電壓，當供電線路異常過壓、欠壓時，將封鎖合閘并報警故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。

●自身防雷：兩級復合防雷保護。

■技術參數

● 安裝前必須切斷電源，嚴禁帶電操作。■安裝說明

● 將本產品安裝在墻壁上或機箱內，電源接輸入端，負載接輸出端。要求安裝在高度為1.7米以上，人不容易接觸到的地方，且避免直接日曬或雨淋。

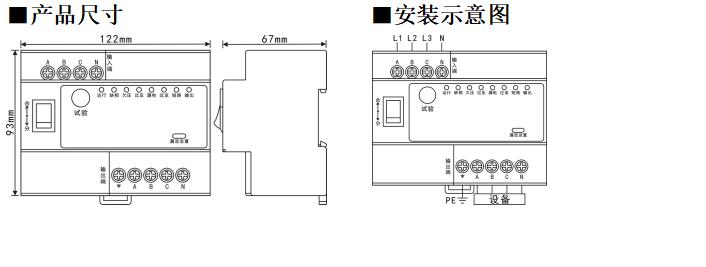

● 安裝時請根據安裝示意圖所示連接，上端為輸入端，下端為輸出端，其中A、B、C接火線，N接零線，PE接地線。

● 如果保護器接上電源3到5秒后，紅色指示燈亮，表明線路有相應的故障，此時應檢查相應的線路。

● 在安裝時，需注意不要反接，錯相。

●本產品可代替普通漏電開關，安裝時不要與漏電開關同時使用。
