浪涌保護器的退耦器電感量多少合適

浪涌保護器的退耦器電感量的選擇并不是一個固定的值，而是需要根據具體的應用場景、線路的工作電流、防雷要求以及設備規格等多個因素綜合考慮。以下是一些關于退耦器電感量選擇的建議：

1. 應用場景與需求

• 低壓供電系統：在額定電壓500V及以下的低壓供電系統中，退耦器通常用于增加導線感抗，彌補導線長度不足，協調不同規格電涌保護器之間的配合問題。此時，電感量的選擇應能滿足這些基本要求。

• 防雷器之間的配合：當電壓開關型防雷器至限壓型防雷器之間的線路長度小于10m，限壓型防雷器之間的線路長度小于5m時，在兩防雷器之間應加裝退耦器。此時，電感量的選擇應能減緩雷電瞬態過電壓的上升速率，使防雷器動作響應更緊湊。

2. 線路工作電流

• 退耦器是串聯在線路中的，因此其電感量的選擇應根據線路的負載電流來確定。負載電流不能超過退耦器的額定電流，以確保設備的正常運行和安全性。

3. 退耦器件的選擇與計算

• 電感的選擇：對于輸入電流較大的低頻線路，可選用電感來進行退耦。電感阻抗的計算公式為Z=2πfL，其中Z為阻抗，f為工作頻率，L為電感量。在確定好退耦阻抗值后，可通過公式計算出所用電感的大小。

• 電感量的范圍：一般來說，退耦電路中的電感量可能因具體需求而異。在一些應用場景中，推薦使用空心電感，其電感量可能在30μH以上；而對于工型功率電感，電感量可能在100~200μH以上。需要注意的是，這些數值僅為參考，實際選擇時應根據具體情況進行調整。

4. 其他因素

• 除了電感量外，退耦器的選擇還需考慮其額定工作電壓、工作頻率等參數，以確保其滿足實際應用的需求。

• 安裝位置和環境條件也是影響退耦器選擇的重要因素。例如，如果退耦器安裝在室外，應做好防水措施以防止其受潮或受損。

綜上所述，浪涌保護器的退耦器電感量的選擇是一個復雜的過程，需要綜合考慮多個因素。在實際應用中，建議根據具體需求和設備規格選擇合適的退耦器，并遵循相關的安裝和使用規范以確保其正常運行和有效性。

■產品用途

退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中，用于增加導線感抗，彌補導線長度不足，協調不同規格電涌保護器之間的配合問題。典型應用在B級和C級的電涌保護器都安裝在一個配電箱中的場合。當電壓開關型防雷器至限壓型防雷器之間的線路長度小于10m，限壓型防雷器之間的線路長度小于5m時，在兩級防雷器之間應加裝退耦器。

■產品特點

● 集中感應補充導體長度，減緩雷電瞬態過電壓的上升速率，使級間防雷器動作響應更緊湊。
● 標準模塊化設計，35mm導軌式安裝，方便安裝和更換。
● 可在最小的空間使防雷器達到保護效果。

■技術參數

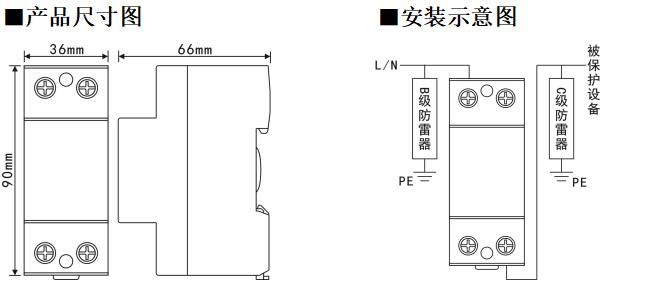

■安裝說明

● 由于退耦器是串聯在線路中，應根據線路的負載電流選擇相應的退耦器。

● 負載電流不能超過退耦器的額定電流。

● 本產品安裝于防雷器之間，也可安裝于防雷器和被保護設備之間。
● 應用于電源設備的雷電防護。
● 適于安裝在室內，如安裝在室外時，應做好防水措施。
● 所有接線必須牢固及可靠電氣聯接。
