智能?防火限流式保護器（LKX-FHX）三相 應用場景

智能防火限流式保護器（LKX-FHX）三相在使用環境中的表現，主要取決于其設計特性、技術參數以及實際應用場景的需求。以下是對其三相使用環境的詳細分析：

一、設計特性與技術參數

1. 智能化控制：

• 智能防火限流式保護器采用微處理器技術，能夠?qū)崟r監測電路的電流、電壓等參數。

• 一旦發現異常情況，如過載、短路等，保護器能迅速切斷電源并發出警報，有效防止電氣火災的發生。

2. 限流式保護：

• 在電路發生短路或過載時，保護器能以極快的速度限制電流，從而保護電路和設備的安全。

3. 遠程監控：

• 用戶可以通過手機APP或電腦軟件對保護器進行遠程監控，實時了解電路的運行狀態，提高管理效率。

4. 安裝與維護：

• 保護器體積小，安裝簡便，可以方便地安裝在配電箱或電源插座上。

• 需要遵循相關的電氣安全規范進行安裝，確保安裝位置正確、接線牢固、接地可靠。

二、三相使用環境

1. 環境溫度與濕度：

• 智能防火限流式保護器通常具有一定的環境適應性，但具體使用時應關注其工作溫度范圍和濕度要求。

• 一般來說，保護器能在-20℃+40℃的環境溫度下正常工作，相對濕度范圍通常為10%90%（不結露）。

2. 海拔高度：

• 海拔高度也是影響保護器性能的一個因素。大多數保護器能在不超過3000m的海拔高度下正常工作。

3. 防雨設施：

• 在戶外或可能受到雨水侵襲的環境中，保護器應具備防雨設施，以確保其正常運行。

4. 電氣參數匹配：

• 在三相電源系統中，保護器的額定電流、額定電壓等參數應與被保護電路的電氣參數相匹配。

• 初次運行時，應由專業人員對保護器的參數進行設置，確保其工作在正常監測狀態。

5. 應用場景：

• 智能防火限流式保護器適用于各種需要電氣火災預防的場所，如商場、酒店、醫院、學校、工廠等。

• 在這些場所中，保護器能夠有效地降低電氣火災的風險，保障人們的生命財產安全。

三、總結

智能防火限流式保護器（LKX-FHX）三相在使用環境中表現出色，具有智能化控制、限流式保護、遠程監控等特點。為了確保其正常工作，用戶應關注其設計特性與技術參數，并遵循相關的電氣安全規范進行安裝和維護。同時，根據具體的應用場景選擇合適的保護器型號和參數也是非常重要的。

智能防火限流式保護器（LKX-FHX）三相

一、概述：

 電氣防火限流式保護器，是一款能實時準確檢測出用電回路的電流，并能以微秒級速度快速限制短路電流以實現滅弧保護，并集電壓、電流、頻率、漏電、溫度、故障電弧檢測(選配)等多種功能于一體，且具有智能化分析能力的新型用電安全監控裝置。當用電回路發生電氣事故時，保護器能發出聲光報警信號或上傳至云后臺及時提醒用戶檢查故障，排除可能發生的電氣隱患，防止事故發生。

 本保護器具有本地通訊和數據遠傳通訊功能，可以通過4G將數上傳到智慧安全監管云服務系統，組成智慧用電安全監管服務系統網絡。

 電氣防火限流式保護器適用于學校、醫院、商場、賓館、娛樂場所、寺廟、 文物建筑、 會展、住宅、倉庫、 幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

二、基本功能:

1、實時監測：

 電氣防火限流式保護器能夠?qū)崟r監測三相受控回路短路電流、電壓、電流、頻率、溫度、剩余電流、遙信狀態并顯示。

2、報警保護功能：

 電氣防火限流式保護器在探測到短路、用電數據越限時，發出聲光信號報警，能以微秒級時間進行限流保護，以保證安全用電。

3、故障提示功能：

 電氣防火限流式保護器在檢測到自身故障，如溫度傳感器探頭故障時發出聲光信號，以提醒用戶進行檢修。

4、通訊功能：

 電氣防火限流式保護器配有RS485通訊接口或4G通訊模塊。通過4G可以將各種用電數據遠傳到智慧安全監管云服務系統，組成智慧用電安全監管服務系統網絡。

三、主要技術參數

1、額定工作電壓：380V AC

2、額定工作電流：63A、80A、100A、120A可選

3、限流保護時間：<150us

4、過負荷保護時間：3-60秒可設定

5、過溫保護：70℃

6、警報聲響：≥70db

7、報警方式：聲光報警

8、中文液晶顯示、輕觸鍵盤式、LED燈光提醒

9、設備尺寸：350mm*240mm*140mm

10、通訊方式：4G/WIFI/RS485

11、使用環境條件

① 環境溫度：－20℃～＋40℃

② 相對濕度：10％～90％

③ 海拔高度：不超過3000m

④ 使用場所：具防雨設施

13、重量：5000g

注：本保護器出廠主要參數已經設置為默認值如下：

電壓過壓值：242V

電壓欠壓值：187V

剩余電流報警值：30mA

報警保護：保護

四、使用及工作狀態說明

電氣防火限流式保護器正常運行時無須人工干預。但初次運行時應由專人負責對其參數進行設置，確保其工作在正常 監測狀態。

電氣防火限流式保護器設計了友好的人機對話界面，保護 器正常運行的各種參數都可以通過鍵盤進行修改設定，也可以進行手動保護輸出操作(僅限非保護狀態下)和復位本保護器，為確保保護器運行安全，設置有四位密碼，出廠初始為0009，建議用戶初次使用后進行修改(修改后請務必牢記)。

（一）主菜單

進入：確定（回車按鍵）進入主菜單－按翻頁按鍵選擇需

要的操作

1、設備復位

選中本級目錄，進入：確定（回車按鍵）－輸入密碼－確定，對保護器進行復位操作

2、控制輸出

選中本級目錄，進入：確定（回車按鍵）－輸入密碼－確定，對保護器輸出繼電器進行控制輸出操作

3、參數設置

選中本級目錄，進入：確定（回車按鍵）－輸入密碼－確定進入下一級菜單，按翻頁按鍵選擇需要設定的項目，依次進入：確定（回車按鍵）進入相應的參數設置

4、限流輸出

選中本級目錄，進入：確定（回車按鍵）－輸入密碼－確定，對保護器進行限流保護輸出操作（僅限非短路限流保護狀態下）

1）、設備地址

設置設備的網絡通訊地址

2）、電壓過壓值

設置電壓高限報警值

3）、電壓欠壓值

設置電壓低限報警值

4）、電流報警值

設置電流報警值

5）、漏電報警值

設置漏電報警值

6）、溫度報警值

設置外接的溫度報警值

7）、電壓保護允許

設置電壓報警是否允許限流保護

8）、電流保護允許

設置電流報警是否允許限流保護

9）、漏電保護允許

設置漏電報警是否允許限流保護

10）、溫度保護允許

設置溫度報警是否允許限流保護

11）、溫度設置

配置溫度通道數量（默認內置1路溫度）

12）、總線速率

設置設備RS485總線通訊速率

13）、故障報警允許

設定設備在檢測到有傳感器故障時是否報警

14）、警音允許

設定設備在報警狀態時是否允許聲音輸出

15）、對比度

設定設備液晶顯示屏的對比度

16）、設備密碼

設定設備密碼

17）、報警延時

設定報警延時時間（單位：秒）

18）、上報設置

19）（1）當有故障事件時，蜂鳴器間隔響聲500ms，同時故

障燈指示亮起

（2）當有報警事件時，蜂鳴器間隔響聲300ms(相比故障

鳴音更加急促)，同時報警指示燈亮起

（3）當有短路事件時，蜂鳴器間隔響聲200ms(相比報警

鳴音更加急促)，同時短路指示燈亮起

五、安裝說明：

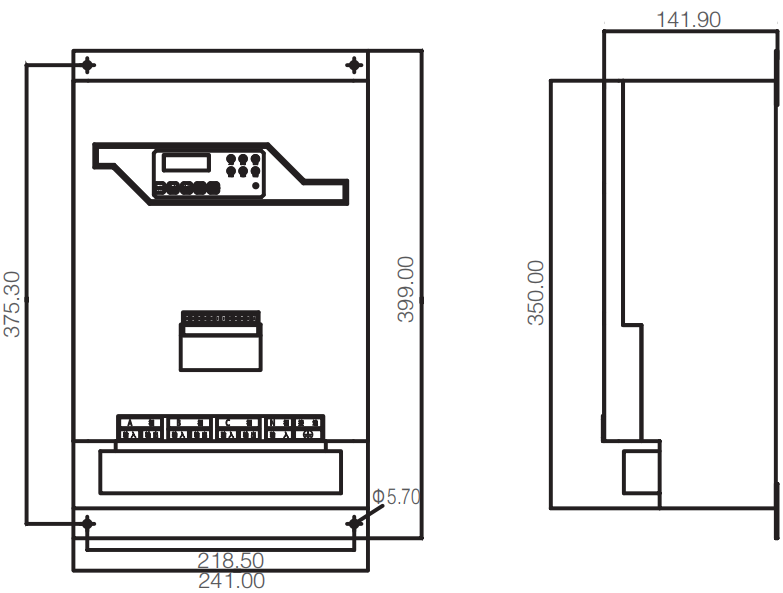

安裝尺寸圖：

接線端子說明：

進線A、B、C：分別接三相ABC輸入

出線A、B、C：分別接三相ABC輸出

N：接零線

接地線需要接入PE地線

A、B：RS485總線（如啟用4G功能，則此路失效）

DQ、G、+5V：外接溫度傳感器輸入接口

I、I*：接剩余電流互感器輸入

DI、DI*：遙信輸入

K1、K2：控制輸出

本保護器已經內置溫度傳感器，另外可以選擇配接一路外置溫度傳感器：

特別注意：

保護器的分斷保護采用的是非傳統機械式開關觸點，當電氣防火限流式保護器處于限流保護狀態時，其輸出端仍有微弱輸出，嚴禁帶電操作其接線端子。如需進行下端檢修，請務必斷開其上端電源。

由于環境溫度過高，或者使用場所散熱不良時，電氣防火限流式保護器可能由于溫度過高而進行限流保護，此時需要等溫度降到合適范圍，保護器才能工作。因此，請確保使用場合散熱通風良好。

其他事項：

1、電氣防火限流式保護器應安裝在被保護范圍的電源入口處。

2、本機使用螺釘安裝于配電箱或配電柜內，墻壁安裝時，需配用適當?shù)南潴w，并應使本機面板露出箱外，或在箱體正面開設透聲孔縫，以免警報聲響被封閉。

3、請確保安裝箱體、場所通風良好，便于設備散熱。

4、電氣限流式保護器如采用4G通訊，請確保安裝之處有足夠強度的網絡信號，否則請將天線引出到有網絡信號的地方。

5、安裝完畢后，接通電源，由專業人員設置好相應的參數，保護器即進入正常監測工作狀態。

6、電氣防火限流式保護器必須停電安裝，嚴禁帶電操作接線端子。

7、電氣防火限流式保護器一般無需特殊保養和維護，僅需注意防水、防塵和通風散熱即可。保護器內部安裝有散熱風扇，保護器自動檢測機體內部的工作溫度，實現智能化散熱控制。保護器需定期進行一次通風口積灰檢查，積灰嚴重的需要進行清潔，同時應注意檢查風扇能否正常運轉。

六、一般故障排除

電氣防火限流式保護器的故障排除，請參照下表：

如出現其它現場不可解決的問題，請與我公司聯系。

七、注意事項

（1）每日操作“自檢”按鈕，并確認正常，以保證保護器處于正常工作狀態。

（2）報警發生時，應先做“消音”處理，觀察指示燈和液晶顯示屏的內容，判斷報警或故障類型，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使保護器恢復正常工作狀態。

（3）每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。

（4）未經本公司同意，任何人員不得拆開保護器或進行維修。

（5）按國家標準GB 13955-2005規定，本裝置的工作年限為六年，屆時應予以更換。

（6）電氣防火限流式保護器應在其主要技術特性下工作,保護器屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。

八、存貯和運輸

產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T1546-1995《儀器儀表包裝運輸技術條件》規定運輸和存貯。保存的地方應清潔，其環境溫度應為-4085℃，相對濕度不得超過85%，且在空氣中不含有足以引起腐蝕的有害物質。

九、包裝說明

包裝箱內應有：

電氣防火限流式保護器一臺

說明書一套

十、聯系我們

感謝您選用電氣防火限流式保護器。

請和我們保持密切聯系，我們將會為您提供及時、優質的服務！
