三相電源防雷箱10/350是一種專門用于電源系統第一級防雷保護的設備，它具備高雷電放電能力和優異的防雷性能。以下是對該產品的詳細解析：

一、定義與特點

• 定義：三相電源防雷箱10/350，即指采用10/350μs波形進行測試的防雷箱，主要用于電源系統的第一級防雷保護。

• 特點：

• 高雷電放電能力：能夠承受并分散較大的雷電沖擊，保護電源系統免受雷擊損害。

• 快速響應：具有ns級響應速度，能夠迅速響應并抑制雷電過電壓。

• 全方位保護：實現差模、共模全方位保護，確保電源系統的安全穩定。

• 可靠性高：采用特殊沖擊熔片和國際知名品牌的核心元件，性能優越，使用壽命長。

• 安全節能：內部設有溫控、限流電路，避免火災發生，同時節能、環保。

二、技術參數

三相電源防雷箱10/350的技術參數可能因不同品牌和型號而有所差異，但一般包括以下幾個方面：

• 沖擊放電電流Iimp：通常以10/350μs波形表示，如15kA、25kA、40kA、50kA等。

• 電壓保護水平Up：在標稱放電電流作用時，防雷箱兩端的最大電壓，一般較低，以保護被保護設備。

• 應用等級：通常用于第一級防雷保護。

• 響應時間tA：ns級響應速度。

• 額定工作電壓Un：如220VAC。

• 最大持續工作電壓Uc：如385VAC。

• 工作溫度：通常在-40℃~+85℃之間。

三、應用領域

三相電源防雷箱10/350廣泛應用于各種需要電源系統防雷保護的場合，包括但不限于：

• 移動通信基站

• 微波通信局/站

• 電信機房

• 工業廠礦

• 民航系統

• 金融、證券等行業的電源系統

• 各種配電站、配電房、配電柜、交直流配電屏、開關箱等

四、使用與維護

• 安裝前準備：必須切斷電源，嚴禁帶電操作。防雷箱可懸掛在墻上或水平放置。

• 安裝步驟：根據安裝示意圖連接，確保L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

• 日常維護：定期檢測并查看指示燈工作狀態，指示燈亮綠色表示防雷箱電源及防雷正常；亮紅色表示防雷箱已劣化，應及時維修或更換。

五、注意事項

• 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。

• 非專業人員請勿拆卸防雷箱。

• 配有雷電計數器的防雷箱，應定期記錄雷擊次數，并根據需要進行維修或更換。

綜上所述，三相電源防雷箱10/350是一種高效、可靠的電源系統防雷保護設備，能夠確保電源系統在各種惡劣天氣條件下的安全穩定運行。

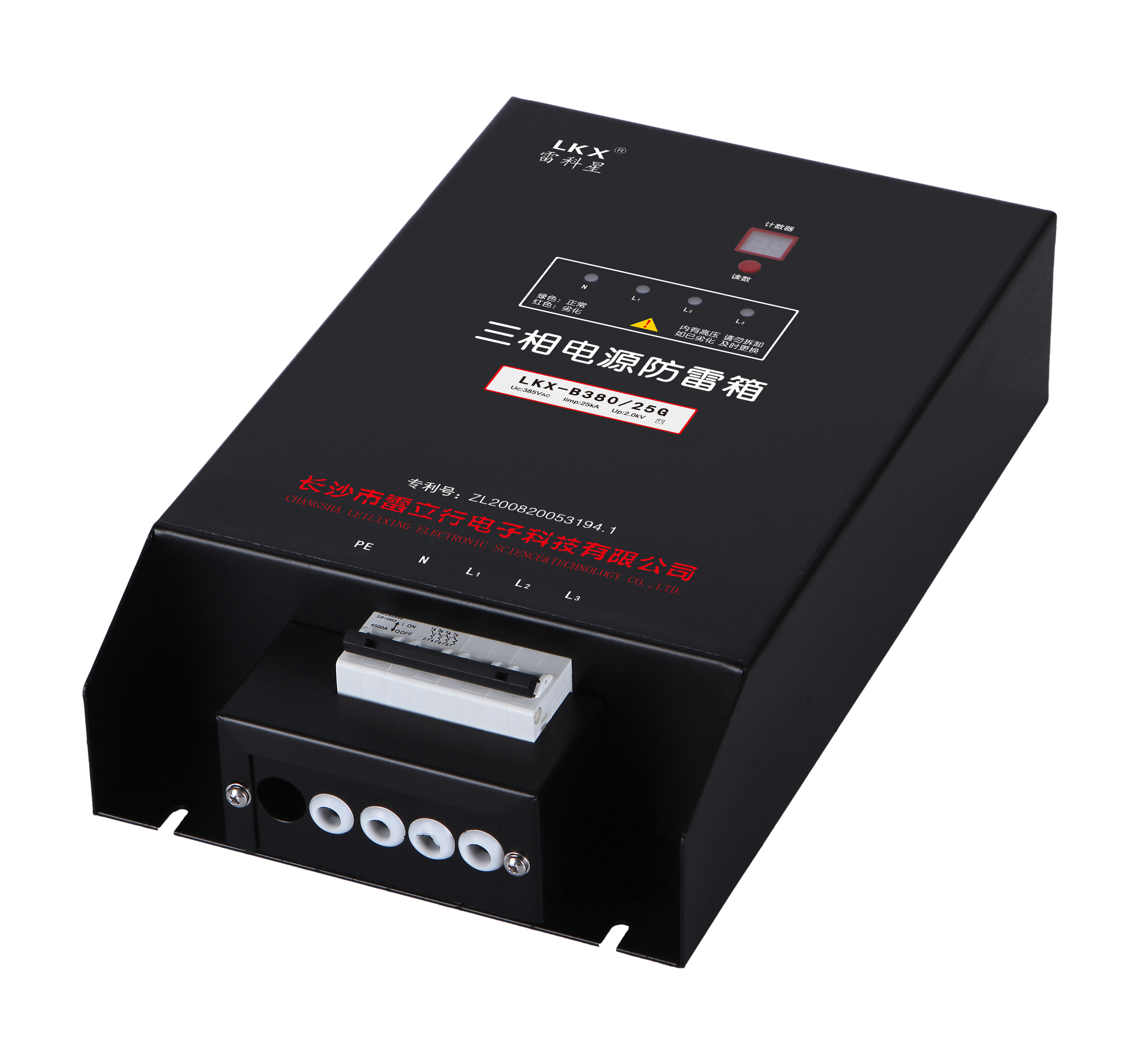

三相電源防雷箱（10/350）

■產品用途

Iimp（10/350μs）間隙式防雷箱，具有高雷電放電能力，適用于電源系統第一級防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 雷電計數器（帶雷電計數器的防雷箱），準確記錄雷擊次數。

● 狀態指示燈，指示防雷箱工作狀態。

● 放電電流大，殘壓低。

● 使用范圍廣，ns級響應速度。

● 實現差模、共模全方位保護。

● 采用特殊沖擊熔片，可靠性高。

● 核心元件采用國際知名品牌，性能優越，使用壽命長。

● 內部設有溫控、限流電路，徹底避免火災發生。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 防雷箱可懸掛在墻上或水平放置。

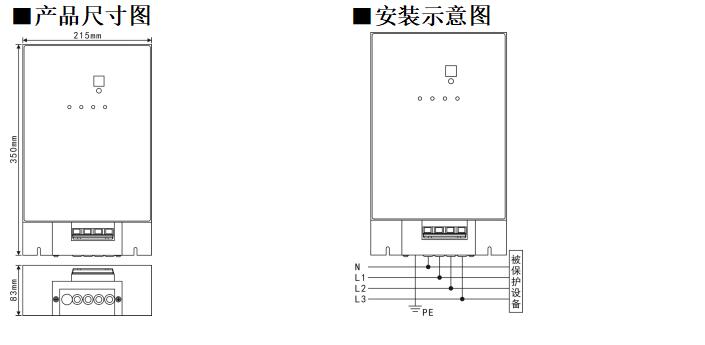

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈亮綠色，表示防雷箱電源及防雷正常；亮紅色，表示防雷箱已劣化，應及時維修或更換。

● 配有雷電計數器的防雷箱，其計數范圍為0~99，計數最小動作電流為1kA。數碼管計數器的防雷箱：按“讀數”按鈕，窗口即顯示雷擊次數，20秒不操作，計數器即自動進入睡眠狀態。

● 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。

● 非專業人員請勿拆卸。
