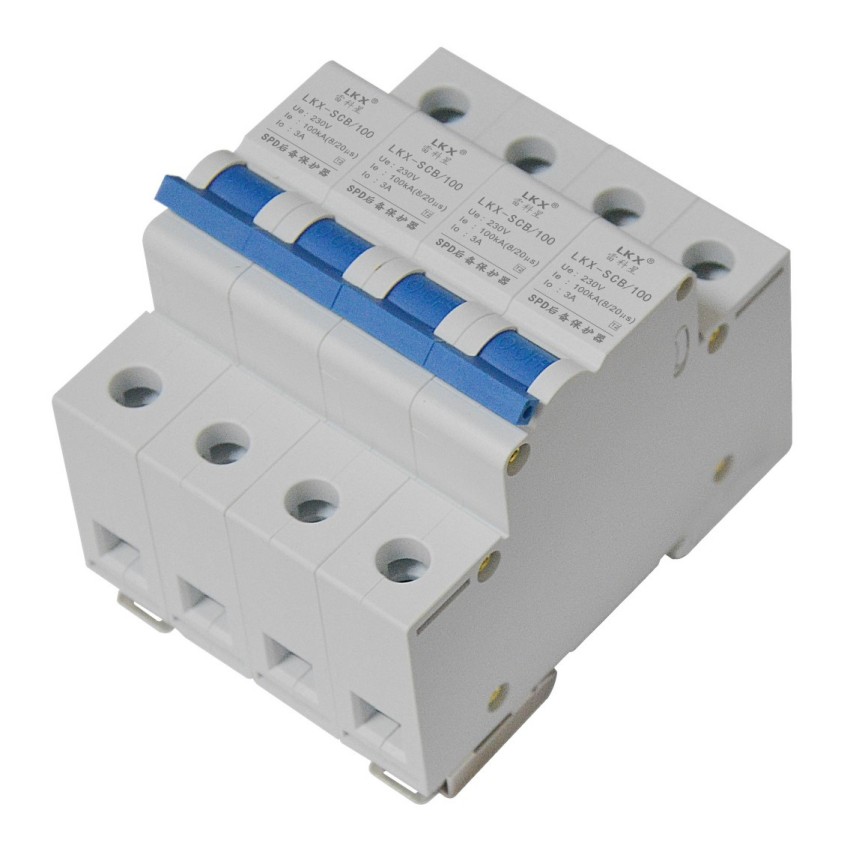

SPD專用后備保護器SCB15KA應用場景和安裝過程

SPD專用后備保護器SCB15KA（以下簡稱SCB15KA）是一種專為浪涌保護器（SPD）提供后備保護的裝置。以下是關于其應用場景和安裝過程的詳細介紹：

一、應用場景

SCB15KA廣泛應用于各種需要電氣保護的系統中，包括但不限于：

1. 電力系統：在變電站、電網配電室等場所，SCB15KA可用于保護SPD，防止SPD故障導致停電事故。

2. 信息通信系統：在數據中心、基站等場所，SCB15KA能夠保護SPD，防止SPD故障導致通信設備損壞。

3. 石油化工系統：在煉油廠、化工廠等易燃易爆環境中，SCB15KA的保護作用尤為重要，它能有效防止SPD故障引發的火災爆炸事故。

4. 軌道交通系統：在地鐵、輕軌等場所，SCB15KA可保護SPD，防止SPD故障影響列車運行安全。

5. 智能家居：在家庭、辦公樓等場所，SCB15KA可用于保護SPD，防止SPD故障導致家用電器損壞。

二、安裝過程

SCB15KA的安裝應遵循以下步驟和注意事項：

1. 確認設備型號和規格：

• 根據實際需要，選擇適合的SCB15KA型號和規格，確保其與被保護設備相匹配。

2. 準備工具和材料：

• 準備安裝所需的工具，如螺絲刀、鉗子、絕緣手套等。

• 準備所需的材料，如導線、接線端子等。

3. 斷開電源：

• 在進行安裝之前，務必斷開被保護設備的電源，以確保安全。

4. 確定安裝位置：

• 選擇合適的安裝位置，通常應安裝在被保護設備的電源進線處，確保SCB15KA能夠承受可能的電涌沖擊。

• SCB15KA應安裝在易于接近、便于操作和維護的位置。

5. 連接導線：

• 使用合適的導線將SCB15KA的輸入端與電源進線連接，將輸出端與被保護設備的電源輸入端連接。

• 連接時應確保導線接觸良好，并使用接線端子固定好。

6. 固定設備：

• 使用螺絲將SCB15KA固定在安裝位置上，確保設備穩固可靠，不易晃動。

7. 檢查連接：

• 檢查所有連接是否牢固可靠，確保沒有松動或接觸不良的情況。

8. 恢復電源：

• 在確保所有連接正確無誤后，恢復被保護設備的電源，觀察SCB15KA是否正常工作。

9. 安全與維護：

• 在安裝和維護SCB15KA時，應遵守相關的電氣安全規范和操作規程。

• SCB15KA應定期進行檢查和維護，以確保其正常工作。檢查內容包括SCB15KA的接線情況、工作狀態、有無損壞等。

綜上所述，SCB15KA在電氣系統中具有廣泛的應用場景和重要的保護作用。通過合理的安裝和維護，可以確保電氣設備的安全運行。

■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至會引起火災的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分斷、易損壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分斷——SPD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分斷電流要求，熔斷器和斷路器不能分斷電流，易致使SPD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分斷，確保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分斷，確保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分斷、不損壞，確保SPD防雷保護有效。

● 故障工頻續流分斷能力強，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
