導軌式控制信號防雷器研究報告

一、引言

隨著現代電子設備的廣泛應用，控制信號線路的防雷保護變得越來越重要。導軌式控制信號防雷器作為一種專門設計用于保護敏感控制信號線路的防雷設備，在工業自動化、通信、交通、安防等領域得到了廣泛應用。本文將詳細探討導軌式控制信號防雷器的工作原理、特點、應用場景、選型指南以及安裝與維護方法。

二、導軌式控制信號防雷器的工作原理

導軌式控制信號防雷器主要通過其內部的防雷元件（如壓敏電阻、氣體放電管、瞬態抑制二極管等）來吸收或分散雷電沖擊或瞬態過電壓產生的能量，從而保護連接的控制信號線路免受損害。

1. 壓敏電阻：壓敏電阻是一種具有非線性伏安特性的電阻器件，當兩端電壓超過其啟動電壓時，電阻值會急劇下降，從而將過電壓能量吸收并耗散掉。

2. 氣體放電管：氣體放電管在正常工作電壓下處于高阻狀態，當兩端電壓超過其擊穿電壓時，氣體放電管會迅速導通，將過電壓能量導入大地。

3. 瞬態抑制二極管：瞬態抑制二極管是一種具有快速響應速度的半導體器件，當兩端電壓超過其擊穿電壓時，會迅速導通，將過電壓能量吸收并耗散掉。

導軌式控制信號防雷器將這些防雷元件集成在一起，通過串聯或并聯的方式接入控制信號線路中，實現對信號的防雷保護。

三、導軌式控制信號防雷器的特點

1. 導軌式安裝：導軌式控制信號防雷器采用35mm標準導軌安裝，安裝方便、快捷，適合在配電箱、控制柜等狹小空間內使用。

2. 多種接口形式：為了滿足不同控制信號線路的需求，導軌式控制信號防雷器提供了多種接口形式，如螺絲卡接式、插拔式等，方便用戶根據實際情況選擇。

3. 多級保護：為了提高防雷效果，導軌式控制信號防雷器通常采用多級保護設計，即將多個防雷元件串聯或并聯使用，以吸收或分散不同強度和頻率的過電壓能量。

4. 狀態指示：部分導軌式控制信號防雷器還配備了狀態指示功能，通過指示燈或LED顯示屏來顯示防雷器的工作狀態，方便用戶進行監控和維護。

5. 高可靠性：導軌式控制信號防雷器采用高品質防雷元件和先進的生產工藝制造，具有較高的可靠性和穩定性，能夠在惡劣環境下長時間穩定工作。

四、導軌式控制信號防雷器的應用場景

導軌式控制信號防雷器適用于各種需要保護控制信號線路的場合，如：

1. 工業自動化系統：在工業自動化系統中，控制信號線路是連接各種傳感器、執行器和控制器的關鍵部分。導軌式控制信號防雷器能夠有效保護這些線路免受雷電沖擊或瞬態過電壓的損害，確保工業自動化系統的正常運行。

2. 通信系統：在通信系統中，控制信號線路是傳輸各種控制指令和數據的關鍵部分。導軌式控制信號防雷器能夠保護這些線路免受雷電沖擊或瞬態過電壓的損害，確保通信系統的正常運行。

3. 交通系統：在交通系統中，如鐵路、公路、航空等領域，控制信號線路是保障交通安全和順暢的關鍵部分。導軌式控制信號防雷器能夠保護這些線路免受雷電沖擊或瞬態過電壓的損害，確保交通系統的正常運行。

4. 安防系統：在安防系統中，控制信號線路是連接各種監控設備、報警設備和控制器的關鍵部分。導軌式控制信號防雷器能夠保護這些線路免受雷電沖擊或瞬態過電壓的損害，確保安防系統的正常運行。

五、導軌式控制信號防雷器的選型指南

在選型導軌式控制信號防雷器時，需要考慮以下幾個方面：

1. 工作電壓：根據被保護控制信號線路的工作電壓選擇合適的防雷器額定工作電壓。一般來說，防雷器的額定工作電壓應略高于被保護線路的工作電壓。

2. 接口形式：根據被保護控制信號線路的接口形式選擇合適的防雷器接口形式。例如，如果線路采用螺絲卡接式接口，則應選擇具有相應接口形式的防雷器。

3. 保護等級：根據被保護控制信號線路的重要性和對防雷性能的要求選擇合適的防雷器保護等級。一般來說，保護等級越高，防雷效果越好，但成本也越高。

4. 品牌和質量：選擇知名品牌和高質量的產品，以確保防雷器的可靠性和穩定性。可以通過查閱產品說明書、用戶評價等方式來了解產品的性能和質量。

5. 售后服務：選擇具有良好售后服務的廠商，以便在使用過程中遇到問題時能夠及時得到解決。

六、導軌式控制信號防雷器的安裝與維護方法

安裝方法：

1. 確定安裝位置：根據被保護控制信號線路的布局和防雷要求，確定防雷器的安裝位置。一般來說，防雷器應安裝在靠近被保護線路入口的地方，以便及時吸收或分散過電壓能量。

2. 固定防雷器：將防雷器固定在35mm標準導軌上，確保固定牢固可靠。

3. 連接線路：按照防雷器上的接線標識將被保護控制信號線路正確連接到防雷器上。注意區分輸入端和輸出端，切勿接反。

4. 接地處理：將防雷器的接地線可靠連接到防雷系統地線上，以確保防雷效果。接地電阻應符合相關標準要求。

維護方法：

1. 定期檢查：定期對防雷器進行檢查，觀察指示燈或LED顯示屏的顯示狀態，確保防雷器正常工作。

2. 清潔保養：定期清潔防雷器表面的灰塵和污垢，保持其良好的散熱性能。

3. 更換防雷元件：如果發現防雷器出現故障或性能下降，應及時更換防雷元件或整個防雷器。更換時應選擇與原型號相同的防雷器或防雷元件。

4. 記錄維護信息：對防雷器的維護情況進行詳細記錄，包括維護時間、維護內容、更換的防雷元件或防雷器等信息，以便后續跟蹤和分析。

七、總結

導軌式控制信號防雷器作為一種專門設計用于保護敏感控制信號線路的防雷設備，在工業自動化、通信、交通、安防等領域得到了廣泛應用。通過深入了解其工作原理、特點、應用場景、選型指南以及安裝與維護方法，我們可以更好地選擇和使用導軌式控制信號防雷器，為電子設備的正常運行提供可靠的防雷保護。

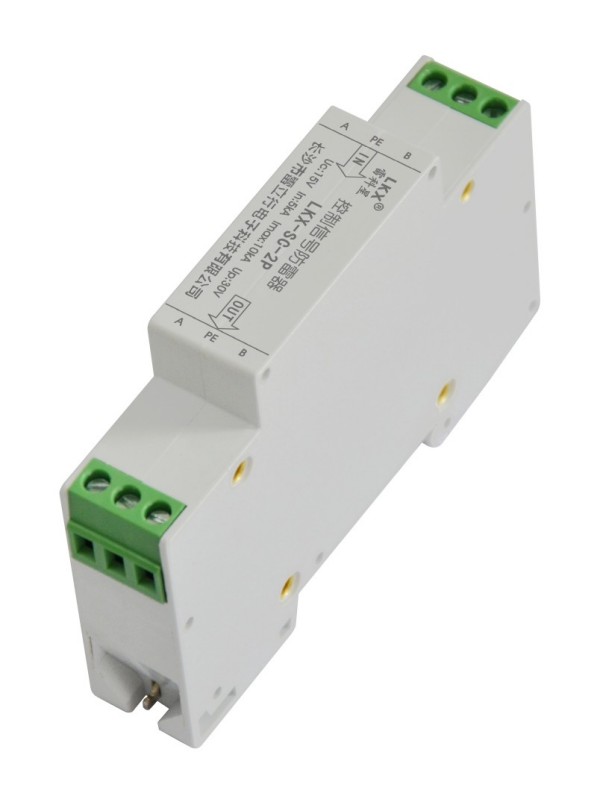

控制信號防雷器

■產品用途

 控制信號防雷器主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。

■產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器上的A、B為信號的兩極（3線防雷器的O極接線端子直通），

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線（其中插拔導軌式、12.5mm是通過導軌條接地，無需額外連接地線）。輸入端接外線，輸出端與被保護設備的輸入端相連接，（防爆型防雷器的為并聯防雷器，沒有輸入輸出，紅、藍、黑線接信號線，黃綠線接地線）。切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
