智能防雷監測終端是一種集成了傳感器、微處理器、通信模塊和電源模塊的智能設備,主要用于防雷設施的實時監測和管理。以下是關于智能防雷監測終端的詳細介紹:
智能防雷監測終端能夠安裝在防雷設施的關鍵位置,如避雷針、接地裝置、SPD(浪涌保護器)等,通過有線或無線的方式與后端監控平臺連接,實現對防雷設施的實時數據采集和遠程控制。其主要功能包括:
數據采集:監測雷電流峰值、極性、雷電計數、SPD劣化狀態、壽命、接地電阻、溫濕度、電壓等參數,反映防雷設施的運行狀態和環境條件。
遠程控制:接收后端監控平臺的控制指令,實現遠程復位、遠程測試、遠程調試等功能。
報警功能:根據設定的閾值和規則,對監測到的異?;蛭kU參數進行分析和判斷,及時向后端監控平臺發送報警信息。
智能防雷監測終端廣泛應用于各種需要防雷保護的行業和領域,如電力、通信、交通、金融、教育、醫療、安防、工業、農業等。它可以有效提高防雷保護的安全性和可靠性,降低運維成本和風險,提升防雷保護的智能化和便捷化。
智能防雷監控系統通常由前端監測設備、信號傳輸設備和后端監控平臺三部分組成。其中,前端監測設備主要包括智能防雷監測終端和智能防雷器。信號傳輸設備包括智能網關和交換機,用于實現前端監測設備和后端監控平臺之間的數據交換和傳輸。后端監控平臺則包括電腦主機和軟件平臺,用于實現對前端監測設備的遠程管理和控制,以及對防雷數據的實時監測、統計、分析和報警等功能。
智能防雷監測終端相比傳統的防雷方式具有以下優勢:
實時性:能夠?qū)崟r采集和傳輸防雷設施的各項參數,及時發現和報告異常和危險。
經濟性:降低防雷設施的運維成本和風險,提高防雷保護的經濟性和可持續性。
智能化:通過網絡或短信等方式向用戶發送防雷數據和報告,方便用戶隨時隨地了解防雷設施的運行情況。
優化化:對防雷數據進行統計和分析,揭示雷電災害的規律和特征,為防雷決策和優化提供科學依據。
目前市場上存在多個品牌的智能防雷監測終端產品,如雷科星、雷無聲、中為防雷、萬佳、揚博、中普、中科電氣、科力、安迅防雷等。這些產品具有不同的價格、性能和功能特點,用戶可以根據自身需求選擇適合的產品。
隨著防雷技術的不斷進步和智能化水平的提高,智能防雷監測終端將在更多領域得到應用和推廣。未來,智能防雷監測終端將更加智能化、集成化和便捷化,為用戶提供更加全面、高效的防雷解決方案。
綜上所述,智能防雷監測終端是一種集監測、管理、控制、分析、報警等功能于一體的智能設備,對于提高防雷保護的安全性和可靠性具有重要意義。
■軟件介紹
本軟件能夠?qū)崟r讀取由各個設備所發送回的信息,并將這些信息實時顯示在頁面中。可根據用戶的設定進行設置。通過對數據的存儲實現了數據査詢、統計等功能。該軟件還具備數據擴展功能,兼容氣象監測數據和雷電預警數據的讀取、存儲、查詢與統計。
■軟件功能
數據通訊:RS485組網、RJ45以太網通訊、AP433MHz/2.4G無線組網、GPRS無線組網
數據監測:SPD監測、雷電監測、接地系統監測
設置功能:地圖節點報警、雷電數據統計、實時數據查看、歷史報警數據查看、報警門限設置、報警設置、報表統計、用戶權限設置
■軟件運行要求
處理器:Pentium IV 3.0Hz及以上
內存:2GB
硬盤:100G以上
瀏覽器:IE8.0以上
操作系統:Windows XP/Vista/Win7/Win8/Win10/Linux Server 2003/Server 2008

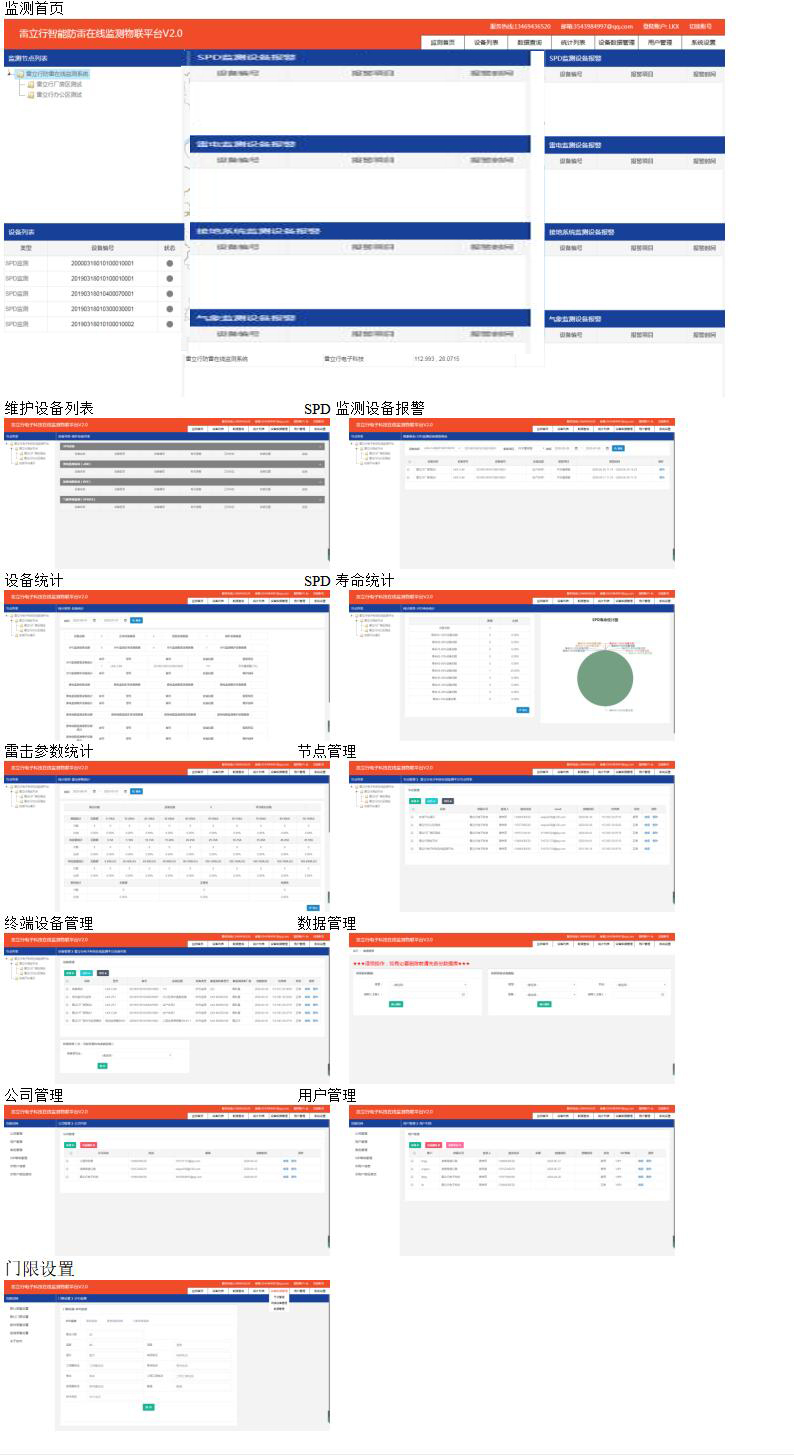

■軟件功能界面
■產品介紹
智能防雷監測模塊具備雷擊次數記錄、開關量狀態監測、溫度測量、單/三相電網電壓監測、SPD漏電流、接地狀態監測功能。除記錄各種SPD泄放雷擊次數外,還可以對SPD的工作狀態、后備斷路器狀態和SPD的工作溫度、SPD漏電流進行監測,不但可以實時了解設備的工作狀態,還可以監測到的各項數據并利用算法計算出SPD的預計壽命。產品即可組網使用,也可獨立使用,由本機所提供的數碼管/液晶屏查詢監測的數值、狀態。
■產品用途
該產品用于防雷產品的雷電計數、開關量、漏電流、溫度、電網電壓監測,準確記錄雷擊次數及對防雷器的工作狀態及溫度的監測。
■產品特點
● 寬電流計數技術,計數準確,適合各種防雷裝置的泄放計數。
● 開關量狀態的監測,可同時監測防雷器和后備保護器的工作狀態。
● 通過溫度探頭對SPD工作溫度實時監測,及時了解SPD的老化情況。
● 通過電壓采集端口,可實時掌握單/三相電網的供電狀態。
● 具有漏電流接口,可采集安裝于相線SPD模塊的單/三相漏電流。
● 可通過SPD工作溫升、工作狀態、漏電流、電網電壓、泄放雷擊次數多參數進行壽命預測,采集的參數越多,預測越準確。
● 本地顯示及操作,可通過數碼管或液晶屏顯示及本地按鍵操作完成對監測設備的查詢及操作。
● 供電電路設計有雷電防護線路,產品工作更可靠。
● 35mm標準導軌設計,接線簡易,安裝方便,實用性強。
● 液晶屏:具備聲光報警功能,可選RS485總線、10/100M網絡、433M無線、2.4G無線傳輸方式,快速組網,僅需要兩根通訊信號線就可以建立起一個多點的分布式RS-485網絡。

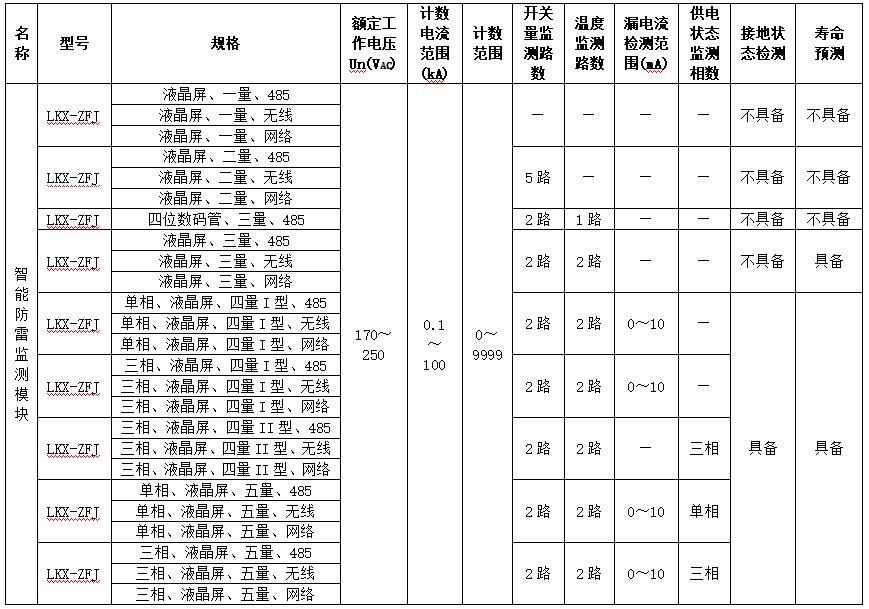

■技術參數
1、液晶屏
● 可通過“功能”按鍵的連按操作進入相應的功能設置狀態(連按操作為:前N-1次短按,第N次長按,短按時間應小于1秒,長按時間應大于2秒)?!肮δ堋卑存I連按4次(前3次短按,第4次長按)恢復出廠設置,連按3次重啟模塊操作,連按2次進入?yún)?shù)設置界面,可設置網關和本機IP或485地址,在非雷擊次數和壽命顯示界面長連按1次為背光設置。
● 在信息查看界面下:短按“功能”按鍵可快速切換到主查看界面,長按“功能”鍵進入相應的設置界面。短按“切換”按鍵可切換查看的信息界面;長按“切換”按鍵可切換到配置參數信息查看界面(可查看模塊ID,485地址,IP地址,端口等參數)。
● 在參數設置界面下:短按“功能”可切換要設置的參數,長按“功能”鍵退出并保存設置。短按“切換”按鍵可對設置的參數進行“加操作”,長按“切換”按鍵可對設置的參數進行“快速連加操作”或“退出設置操作”。
● 在雷擊計數查看界面長按“功能”按鍵,可進入雷擊計數復位操作界面,通過“功能”和“切換”操作可對雷擊計數進行復位清零操作。
● 帶壽命預測功能的可在壽命查看界面長按“功能”按鍵,可進入壽命復位操作界面,通過“功能”和“切換”操作可對壽命值進行復位清零操作。
● RJ45網絡接口的產品可通過連接局域網,使用“智能硬件產品參數配置軟件”進行產品的參數配置,也可以通過產品上的“功能”和“切換”按鍵進行部分參數的配置。
2、四位數碼管、三量、485
● 智能防雷監測器為4位數碼顯示,數碼顯示無小數位時為雷擊計數值顯示(顯示范圍為0~9999);數碼顯示1位小數位時為溫度顯示(顯示范圍為-25.0~+125.0℃);數碼顯示2位小數時為開關量狀態顯示(顯示范圍為00.00~00.03,00.00為開關量1, 2都閉合;00.01為開關量2閉合;00.02為開關量1閉合;00.03為開關量1,2都為常開);數碼顯示3位數字時為設備地址編號(長按“清零”鍵2秒以上,即顯示設備地址編號,出廠默認地址為001)。
● 數碼管為常亮顯示,用戶可通過“清零”按鍵可切換顯示在計數-溫度-開關量循環顯示狀態;按“讀數”按鍵即回到計數顯示狀態;長按“清零”鍵2秒以上,可查詢設備地址編號,松開按鍵則進入計數顯示狀態。
● 計數值清零方法為:按住“讀數”鍵的同時,長按“清零”鍵2秒以上即可對計數值清零。也可以通過485接口發送清零命令,遠程清零。
● 設備地址修改方法為:按住“清零”鍵的同時,長按“讀數”鍵2秒以上即進入設備地址修改狀態(此時數碼顯示的第1位小數點閃爍,提示已進入地址修改狀態)。短按“讀數”鍵,地址加1,短按“清零”鍵,地址減1,修改完成長按“讀數”或“清零”鍵2秒以上,第1位閃爍小數點熄滅則修改的地址編號保存(若在修改設備地址狀態20秒無按鍵操作,則自動退出地址修改狀態,修改的地址不保存。)。也可以通過485接口發送修改設備地址命令,遠程修改設備地址。
