電源防雷器后備保護器，也稱為后備保護器或備用保護器，是一種用于保護電源防雷器及其所連接的電氣設備和線路的重要裝置。以下是關于電源防雷器后備保護器的詳細解釋：

一、定義與功能

后備保護器主要用于在電源防雷器出現故障或超過其額定工作條件時，迅速切斷電路，以保護電源防雷器、電氣設備和人身安全。其功能包括但不限于：

• 切斷電路：當電源防雷器因過載、短路或內部故障等原因無法正常工作時，后備保護器能迅速切斷電路，防止故障擴大。

• 保護設備：通過切斷電路，后備保護器能有效防止電源防雷器及其所保護的電氣設備因持續故障而受損。

• 提升系統穩定性：后備保護器的存在提升了整個電氣系統的穩定性和可靠性，減少了因電源防雷器故障導致的系統停機時間。

二、工作原理

后備保護器的工作原理通常基于熔斷器、斷路器或限流器等元件。這些元件能夠對電源防雷器的工作電流和電壓進行監測和控制。當電源防雷器的電流或電壓超過設定值時，這些元件會自動斷開電路，從而保護電源防雷器和電氣設備。

三、選型與安裝

1. 選型：后備保護器的選型應根據電源防雷器的類型、額定電壓、額定電流、最大放電電流等參數進行匹配。一般來說，后備保護器的額定電壓應大于或等于電源防雷器的額定電壓，額定電流應小于或等于電源防雷器的額定電流，以確保后備保護器能夠有效地保護電源防雷器。

2. 安裝：后備保護器通常安裝在電源防雷器的前端或后端，具體安裝位置取決于系統的設計和需求。在安裝時，應確保后備保護器與電源防雷器之間的連接牢固可靠，并遵循相關的電氣安全規范。

四、應用場景

電源防雷器后備保護器廣泛應用于各種需要電氣保護的場合，包括但不限于：

• 電力行業：用于保護變壓器、發電機、配電柜等電氣設備免受雷電和其他瞬時過電壓的損害。

• 通信行業：用于保護交換機、路由器、基站等通信設備免受雷電、靜電等因素導致的浪涌電壓的干擾。

• 工業行業：用于保護數控機床、機器人、傳感器等工業設備免受雷電、電源波動等因素引起的浪涌電壓的影響。

五、注意事項

• 在選擇后備保護器時，應充分考慮其性能參數與電源防雷器的匹配度。

• 在安裝和維護過程中，應嚴格遵守相關的電氣安全規范，確保人員和設備的安全。

• 定期對后備保護器進行檢查和測試，以確保其正常工作和可靠性。

綜上所述，電源防雷器后備保護器是電氣系統中不可或缺的重要組成部分，它能夠在電源防雷器出現故障時迅速切斷電路，保護電氣設備和人身安全。

SPD專用后備保護器

■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至會引起火災的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分斷、易損壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分斷——SPD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分斷電流要求，熔斷器和斷路器不能分斷電流，易致使SPD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分斷，確保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分斷，確保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分斷、不損壞，確保SPD防雷保護有效。

● 故障工頻續流分斷能力強，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

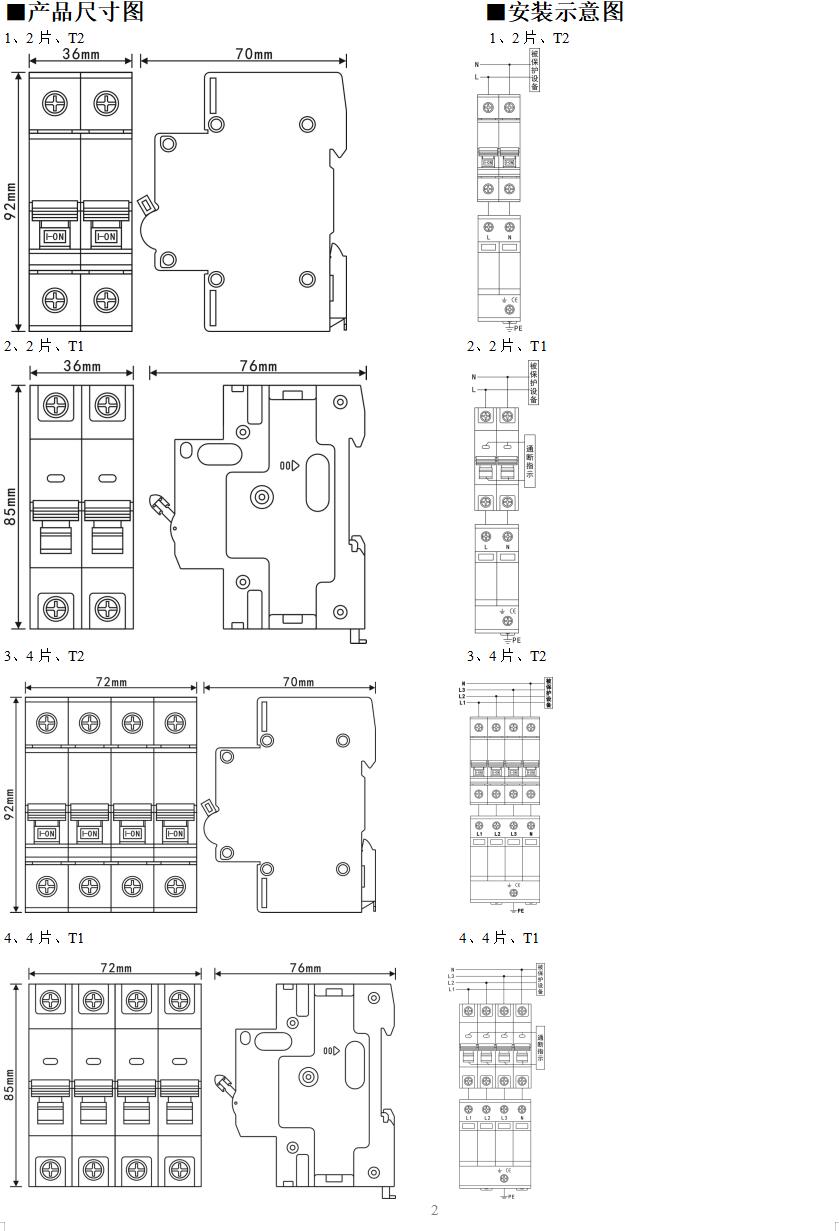

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
